Timer kredsløb

[Fizban_]

Hej i gode elektronik folk :-)

Jeg har 2 ting jeg gerne vil have hjælp til. gerne nogle diagrammer :-)

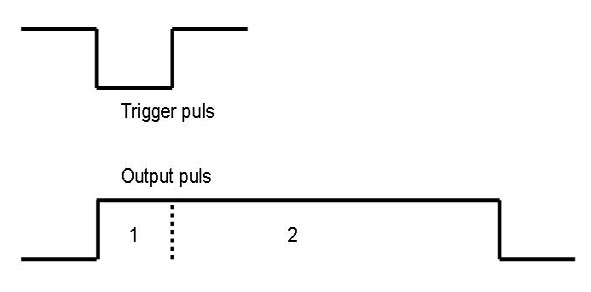

Billede 1

Når timeren starter skal udgangen starte og når knappen slippes skal timeren starte til den valgte tid er udløbet.
1) Knap tid
2) Timer tid

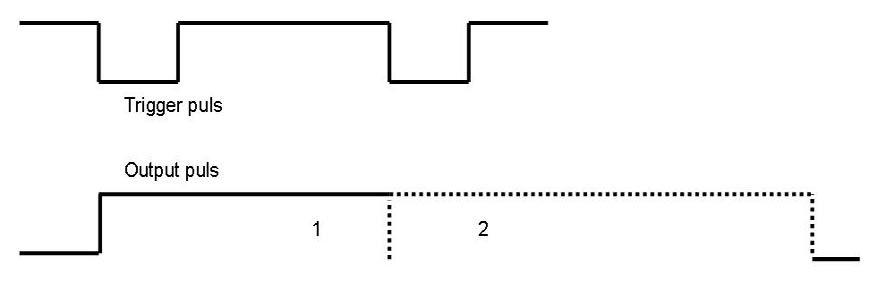

Billede 2

Denne er måske mere en normal timer. men hvis knappen aktiveres skal tiden forlænges med den lavgte tid.
1) Den valgte tid ved første tryk
2) Den valgte tid ved anden tryk, udgangen forbliver tændt

Håber du forstår...

Hilsen Søren
//Fizban

[moppe]

Rop Paisley er "gud":
http://home.cogeco.ca/~rpaisley4/555.html#20

Kig på "Circuit 2 Negtive recovery", det er den første du ønsker at bygge.

Den næste kunne være denne:
http://www.doctronics.co.uk/555.htm#retriggering
eller denne
http://m8051.blogspot.dk/2013/02/retrig ... rcuit.html


Klaus

[henho]

Hej Klaus

Du har jo de røde seler på, når vi snakker elektronik og kredsløb.

Kan jeg, fra den side du henviser til, bruge den ene halvdel af 'LM556 Timers with Complimentary or Push-Pull Outputs' til, at indikere "Spor besat" v.hj. af en lysdiode ?
Trigger og Reset vil komme fra en fotodiode med enten strøm eller ikke strøm. (Det er vist sådan, de fungerer.)

Eller finder der meget enklere konstruktioner ?

Jeg ønsker ikke, at skulle til, at komme med indgreb på selve anlægget, så derfor en lysskranke.

[moppe]

Du vil have en lysskranke på anlægget, men hvad er det du vil bruge timerne til?

Dybestset kan du drive lysdioden direkte fra lysskranken.


Klaus

[henho]

Woaw ! det lyder godt og simpelt :-)

Kan jeg få dig til, at beskrive det nærmere for mig - evt. med angivelse af komponenter ?

(En skjult rist tænkes, at have 3 besatmeldere pr. spor. De 2 yderste skal 'tænde' en lysdiode, når der er tog, som ikke er sporfri til de andre spor. Den midterste indikere, at der rent faktisk holder et tog der :-) )

[moppe]

Har du lysskranken?

Har du overvejet, hvordan du får lysskranken til at dække alle områder af de spor du vil overvåge?

Jeg vil til enhver tid forslå dig at lave om i sporene, så du kan bruge traditionelle sporbesatmeldere og aksler med modstande. Det kræver 8 sporisoleringer og 5 sporbesatmeldere.

Klaus

[henho]

Hej igen

Jeg havde regnet med 1 lysskranke pr. besatmelder. D.v.s. 24 i alt for 2 4-spors riste.

Eller det vil måske koste spidsen af en jetjager ?

[moppe]

Penge er ikke det store problem.

Det værste er den fysiske montage, så en enkelt lysskranke dækker hele sporet/afsnittet. Jeg formoder at du også gerne vil kunne detektere tabte vogne?

Kører togene altid i samme retning på de skjulte spor?


Klaus

[Erik Olsen]

Det værste er den fysiske montage, så en enkelt lysskranke dækker hele sporet/afsnittet.

Undskyld jeg bryder ind for at stille et spørgsmål, men hvad er "en lysskranke"? Det lader ikke til at være et dansk ord.

[moppe]

Googler du lysskranke, kommer der masser af svar på det, men der er ingen tvivl om at det er et "fordansket" ord.

Fotocelle..........



Klaus
