Digital tilbagemeldings system N88

Indlæg af speed180 »

Da igen alle.
Samme med den her siden også beskrevne "Besatmelder"
http://www.baneforum.dk/viewtopic.php?f=6&t=113
bruger jeg så også et tilbagemeldings system.
Jeg har tidligere forsøgt mig med det "Gamle " S88 system af skifte register typen, men blev aldrig tilfreds med systemet (For mange falske tilbagemeldinger, Disco lys), et IKKE ukendt problem med systemet, så efter nogen tids bøvl og problemer med systemet blev det ganske simpelt kasseret.
Det ny system jeg anvender er fundet på følgende link:
http://digital-bahn.de/bau_s88n/konzept.htm
Her kan du læse en komplet beskrivelse af systemet, hvorfor jeg ikke vil begynde at beskrive systemet i nærmere detaljer, men lige nøjes med et par simple fakta omkring det "Slankede" system jeg bruger.

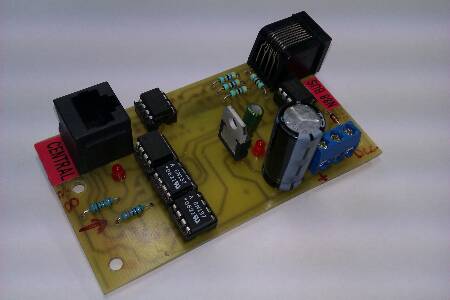

Systemet består af et :http://digital-bahn.de/bau_s88n/s88-n-p_v2.htm
Power modul.
Power moduler et nødvendig for systemet og skaber samtidig en total isolering mellem din digital central og tilbagemeldings system da denne opbygget optokobler i alle forbindelser.

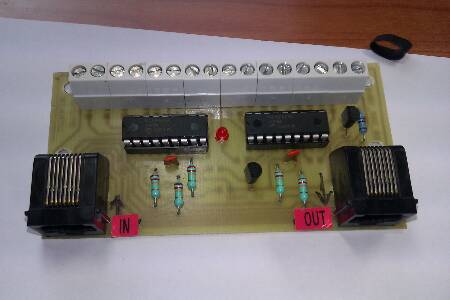

Selve tilbagemeldings modulet er er opbygget omkring er Pic 16F628 kreds som varetager alle former for signal behandling, den helt store foreskel på det oprindelige system og den "Slanke" udgave jeg bruger, er at Hele besatmelder funktionen er fjernet fra selve tilbagemelderen og udlagt som en egen del, dette giver dig samtidig mulighed for selv at vælge type besatmelder :D :D
Systemet er lavet i 2 forskellige udgaver, nemlig som et 8 og 16 Input system.

Hex og ASM filer er alle tilgængelige på :http://digital-bahn.de
Men skulle nogen have brug for hjælp til brænding af en Pic kreds, hjælper jeg gerne.

Systemet han jeg brugt i snart 1 år, og ALDRIG haft et eneste problem med falske tilbagemeldinger.

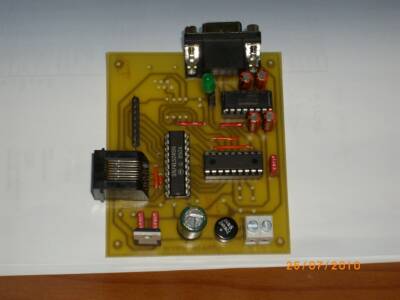

Sammen med selve tilbage meldings systemet anvender jeg så et Gen -Hsi N88 Interface:
http://usuaris.tinet.cat/fmco/s88_en.html#GenHSI
Systemet er her beskrevet som et S88 system, men er blevet ændret i bussystemet til 2xN88 bus,
selve interfacet bruger samme protocol som Litfinski HSI interfacet, men har som sagt dog kun 2 indgange , men kan alligevel ligesom Litfinski tilkobles maks 31 tilbagemeldings moduler.
Spørgsmål , så fyr løs
Stig
Vedhæftede filer

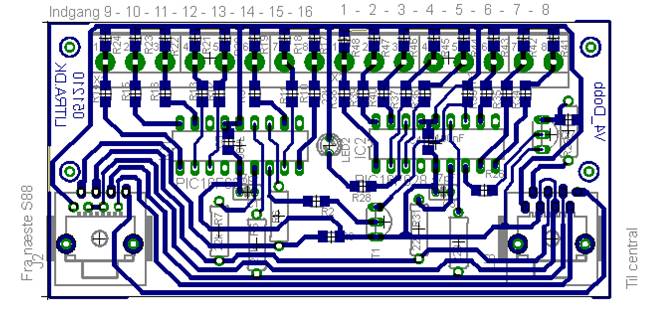

N88 Dobbelt print.jpg
N88 Dobbelt print.jpg (62.42 KiB) Vist 6319 gange
Søren
Lokomotivfører
Indlæg: 5230
Tilmeldt: 30 jul 2011, 08:36
Digital: Ja
Scale: H0 - 2-rail
Skinnesystem: Flex
Geografisk sted: Malling
Kontakt:

Re: Digital tilbagemeldings system N88

Indlæg af Søren »

Meget cool beskrivelse. Jeg har et par spørgsmål. :-)

1. Har du testet om PC-forbindelsen virker gennem en seriel til USB converter? Jeg har ikke serielport på mine computere.

/EDIT: Fjernet spørgsmål ang. brænding af kredsløb, så det først da jeg læste teksten igen. :)

Med venlig hilsen
Søren

2-skinne med CS3 Plus, tysk forbillede IV, V og VI | https://railway.zone/

speed180
Ledvogter
Indlæg: 157
Tilmeldt: 14 aug 2011, 12:50
Digital: Ja
Scale: N
Geografisk sted: 8520 Lystrup

Re: Digital tilbagemeldings system N88

Indlæg af speed180 »

bahnfannet skrev:Meget cool beskrivelse. Jeg har et par spørgsmål. :-)

1. Har du testet om PC-forbindelsen virker gennem en seriel til USB converter? Jeg har ikke serielport på mine computere.

/EDIT: Fjernet spørgsmål ang. brænding af kredsløb, så det først da jeg læste teksten igen. :)
Yep , jeg har testet, og interfacet KAN fungerer med en USB/ Seriel converter, software platform Windows XP
Stig
T4two
Trafikelev
Indlæg: 1
Tilmeldt: 10 okt 2017, 19:16
Digital: Ja
Scale: G
Skinnesystem: LGB og Aristo

Re: Digital tilbagemeldings system N88

Indlæg af T4two »

Hejsa og goda,
jeg er ny her på sitet, kører analogt (indtilvidere).
Mit behov er at status for en modelbane i al sin enkelhed vises kontinuerligt på en PC.
Så jeg pønser på at etablere S88-tilbagemeldinger for op til 96 kontakter. Mine spørgsmål er mange:
Kan man sammenkoble 6 stk S88N-moduler i serie fordelt på en 20m lang række med cat-5 kabel, problemfrit?
Hvilken prisbillig S/W kan anbefales anvendt i en PC til at vise sportavle (på skærmen) med status for signaler, sporskifter, blokke og evt andet?
Og endelig: Hvilken type mellemudstyr og interface skal der indskydes mellem s88-bussen og USB-indgangen på en PC?
S/W'en må gerne være simpel at bruge, jeg er bedre til H/W
Al styring sker på anden vis.
Med venlig hilsen,
Jens
Søren
Lokomotivfører
Indlæg: 5230
Tilmeldt: 30 jul 2011, 08:36
Digital: Ja
Scale: H0 - 2-rail
Skinnesystem: Flex
Geografisk sted: Malling
Kontakt:

Re: Digital tilbagemeldings system N88

Indlæg af Søren »

T4two skrev: 11 okt 2017, 18:13 Kan man sammenkoble 6 stk S88N-moduler i serie fordelt på en 20m lang række med cat-5 kabel, problemfrit?
Yeps! Jeg har haft mine S88N moduler fra Märklin oppe på 20 meter mellem to moduler - uden problemer.
T4two skrev: 11 okt 2017, 18:13 Hvilken prisbillig S/W kan anbefales anvendt i en PC til at vise sportavle (på skærmen) med status for signaler, sporskifter, blokke og evt andet?
Der er RocRail og der er JMRI. Der er sikkert også flere. Men de to er meget benyttede.

Hvis du har en Central Station 2 er der også Märklins gratis program til pc'er.

Det sidste kender jeg ikke noget konkret, men jeg mener at have set S88N interfaces til computere. Så du kører det uden om en central og direkte i pc'en. Jeg er sikker på at andre herinde kan huske noget.

Med venlig hilsen
Søren

2-skinne med CS3 Plus, tysk forbillede IV, V og VI | https://railway.zone/
